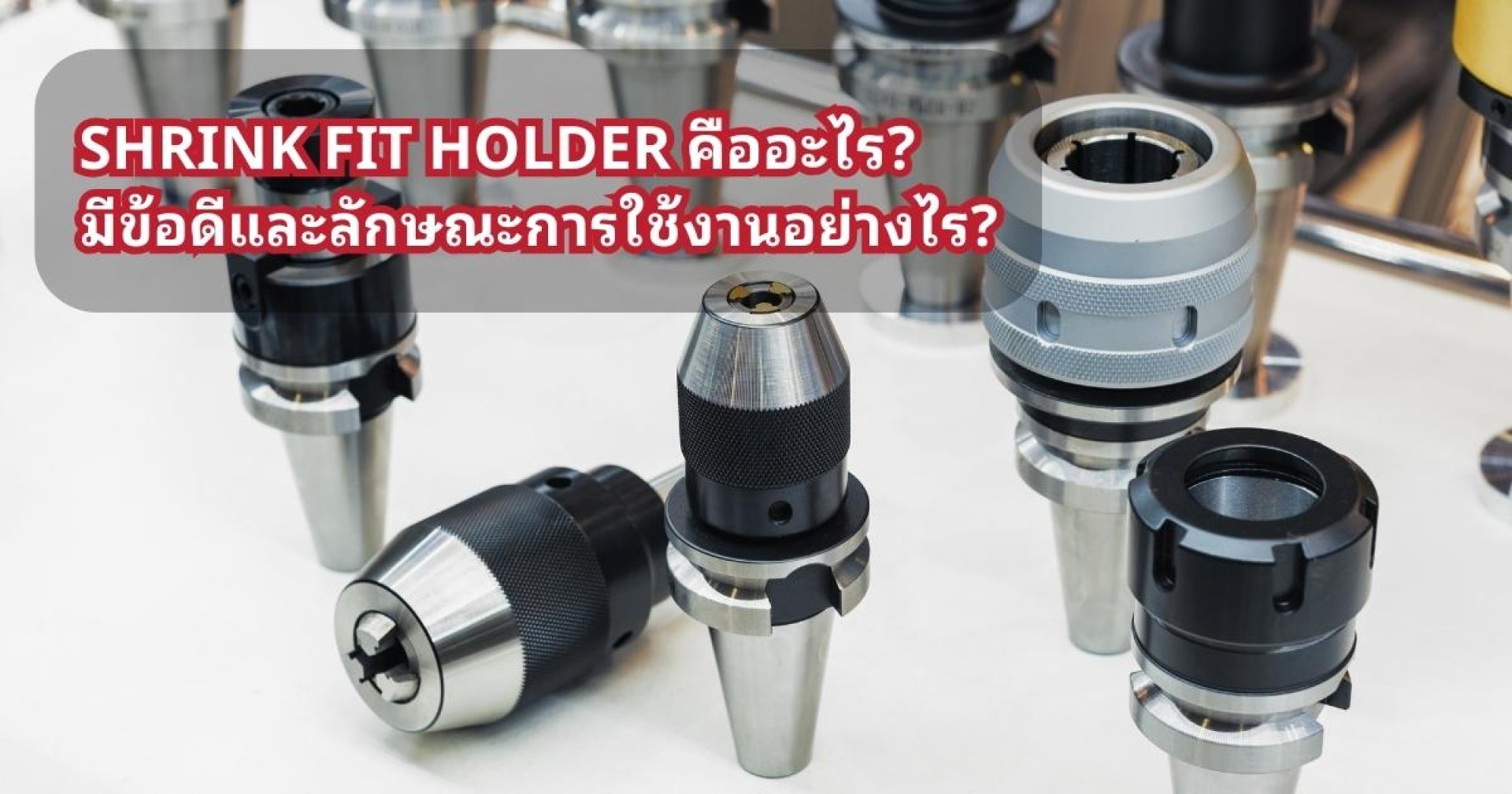

Shrink Fit Holder คืออะไร มีข้อดี และลักษณะการใช้งานอย่างไร?
Shrink Fit Holder คืออะไร มีข้อดี และลักษณะการใช้งานอย่างไร?
Shrink Fit Holder เป็นอุปกรณ์จับยึดเครื่องมือตัดเฉือนที่ใช้หลักการขยายตัวด้วยความร้อนเพื่อให้สามารถยึดเครื่องมือตัดได้อย่างแน่นหนาและแม่นยำ เมื่อถูกทำให้ร้อนขึ้น ตัวจับยึด (Holder) จะขยายตัว จากนั้นเมื่อใส่เครื่องมือตัดเข้าไปและปล่อยให้เย็นลง มันจะหดตัวกลับมาและยึดเครื่องมือตัดไว้แน่นโดยไม่ต้องใช้สกรูหรือคอลเลต
หลักการทำงานของ Shrink Fit Holder
- ให้ความร้อนแก่ Shrink Fit Holder - ใช้เครื่องทำความร้อนเฉพาะที่ออกแบบมาเพื่อให้ความร้อนเฉพาะจุด โดยทั่วไปอุณหภูมิที่ใช้จะอยู่ระหว่าง 200-300 องศาเซลเซียส
- ใส่เครื่องมือตัดเข้าไปในรูของ Holder - เมื่อ Shrink Fit Holder ขยายตัวเพราะความร้อน จะสามารถใส่เครื่องมือตัดเข้าไปได้โดยง่าย
- ปล่อยให้เย็นตัวลง - เมื่อ Holder เย็นลง วัสดุจะหดตัวกลับมาและจับเครื่องมือตัดไว้อย่างแน่นหนา
ข้อดีของ Shrink Fit Holder
- ความแม่นยำสูง - การจับยึดเครื่องมือตัดแบบ Shrink Fit ช่วยลดการสั่นสะเทือนและให้ค่าความเบี่ยงเบน (Runout) ต่ำ ซึ่งช่วยให้การตัดเฉือนมีความแม่นยำมากขึ้น
- แรงจับยึดสูง - สามารถยึดเครื่องมือตัดได้แน่นกว่าการใช้คอลเลตหรือสกรู ทำให้ลดปัญหาการคลายตัวขณะทำงาน
- ลดการสึกหรอของเครื่องมือตัด - การจับยึดแน่นหนาช่วยลดแรงกระแทกและแรงสั่นสะเทือน ทำให้เครื่องมือตัดมีอายุการใช้งานที่ยาวนานขึ้น
- เหมาะสำหรับงานความเร็วสูง - เนื่องจากไม่มีชิ้นส่วนที่เคลื่อนที่ภายใน จึงสามารถทำงานที่ความเร็วรอบสูงโดยไม่มีผลกระทบต่อความสมดุลของเครื่องมือตัด
- การเปลี่ยนเครื่องมือที่รวดเร็ว - แม้ว่าจะต้องใช้เครื่องทำความร้อน แต่ขั้นตอนการเปลี่ยนเครื่องมือสามารถทำได้อย่างรวดเร็วและไม่ต้องใช้แรงขันเหมือนกับระบบอื่น
ข้อจำกัดของ Shrink Fit Holder
- ต้องใช้เครื่องให้ความร้อน - จำเป็นต้องมีอุปกรณ์ให้ความร้อนเฉพาะสำหรับการเปลี่ยนเครื่องมือ ซึ่งเพิ่มต้นทุนเริ่มต้น
- ไม่สามารถปรับขนาดได้ - Shrink Fit Holder ถูกออกแบบมาให้พอดีกับขนาดของเครื่องมือตัดที่กำหนดไว้ ดังนั้นจึงต้องมี Holder หลายขนาดสำหรับเครื่องมือที่แตกต่างกัน
- ต้องการความเชี่ยวชาญในการใช้งาน - ผู้ใช้งานต้องมีความรู้เกี่ยวกับกระบวนการให้ความร้อนและการใช้งานอุปกรณ์ให้ถูกต้องเพื่อป้องกันความเสียหายของเครื่องมือตัดและ Holder
การใช้งานของ Shrink Fit Holder
Shrink Fit Holder เหมาะกับงานที่ต้องการความแม่นยำสูงและการจับยึดเครื่องมือตัดที่มั่นคง เช่น
- งานกัดความเร็วสูง (High-speed Milling)
- งานเจาะที่ต้องการความแม่นยำสูง (Precision Drilling)
- งานขึ้นรูปชิ้นส่วนอากาศยานและยานยนต์ที่ต้องการค่าความเบี่ยงเบนต่ำ
- งานตัดเฉือนที่ใช้เครื่อง CNC ที่ต้องการประสิทธิภาพสูงและอายุการใช้งานเครื่องมือตัดที่ยาวนาน
สรุป
Shrink Fit Holder เป็นเทคโนโลยีการจับยึดเครื่องมือตัดที่ใช้หลักการขยายตัวด้วยความร้อนเพื่อให้สามารถจับเครื่องมือตัดได้แน่นหนาและมีความแม่นยำสูง แม้ว่าจะมีข้อจำกัดเรื่องการต้องใช้เครื่องให้ความร้อนและไม่สามารถปรับขนาดได้ แต่ก็เป็นทางเลือกที่ยอดเยี่ยมสำหรับงานที่ต้องการความแม่นยำ ความแข็งแรง และอายุการใช้งานของเครื่องมือตัดที่ยาวนาน
